Trzy głównerodzaje maszyn do formowania z rozdmuchemsą formowanie przez wytłaczanie z rozdmuchem (EBM), formowanie wtryskowe z rozdmuchem (IBM) i formowanie wtryskowe z rozdmuchem i rozciąganiem (ISBM). EBM obejmuje najszerszy asortyment — od małych butelek po zbiorniki o pojemności 2000 litrów — i dzieli się na maszyny ciągłe do małych części i maszyny akumulatorowe do dużych. IBM produkuje małe butelki z precyzyjnymi szyjkami. ISBM produkuje przezroczyste butelki PET. Twój produkt decyduje o rodzaju. Znajdź go w poniższej tabeli.
Każdy pusty produkt z tworzywa sztucznego pochodzi z jednej z trzech rodzin maszyn. Wybierz właściwy, a Twoja linia będzie działać bez zarzutu przez lata. Wybierz niewłaściwy, a żadne ustawienie Cię nie uratuje.
Kupujący często docierają do nas po tygodniach niejasnych badań. Większość artykułów wymienia trzy typy, opisuje każdy z nich w dwóch zdaniach i kończy. Nikt nie wyjaśnia podtypów – a w przypadku dużych kontenerów prawdziwą decyzją jest podtyp.
Ten przewodnik to rozwiązuje. Budujemy maszyny do wytłaczania z rozdmuchem, więc znamy tę rodzinę od podszewki. W przypadku pozostałych dwóch typów powiemy Ci, co robią dobrze i kiedy szukać gdzie indziej – w tym z dala od nas.
Trzy główne typy w skrócie
| EBM | IBM-a | ISBM | |
|---|---|---|---|
| Jak to działa | Wytłacza rurkę (szparkę), nadmuchuje ją w formie | Wstrzykuje preformę, a następnie ją rozdmuchuje | Wstrzykuje preformę PET, rozciąga ją i rozdmuchuje |
| Zakres rozmiarów | Najszerszy — od małych butelek po zbiorniki o pojemności 2000 L | Mały — zazwyczaj poniżej 1 l | Małe i średnie — butelki na wodę i napoje |
| Siła podpisu | Duże części, uchwyty, ścianki wielowarstwowe | Precyzyjne szyjki, bez pozostałości wykończenia | Przezroczyste, mocne i lekkie butelki PET |
| Typowe materiały | HDPE, PP, PCV, HMWHDPE | HDPE, PP, PS | ZWIERZAK DOMOWY |
| Typowe produkty | Kanistry, beczki, zbiorniki IBC, zbiorniki na paliwo, zabawki | Butelki na pigułki, słoiki kosmetyczne, zakraplacze | Woda, napoje gazowane, soki, butelki po oleju jadalnym |
Formowanie wytłaczane z rozdmuchem (EBM)
Maszyna do formowania z rozdmuchem topi tworzywo sztuczne, przepycha je przez matrycę w postaci pustej rurki zwanej kształtką przedformową, a następnie zamyka formę wokół rury i napełnia ją powietrzem. Plastik przyjmuje kształt formy, chłodzi się i wysuwa.
EBM obejmuje więcej produktów niż pozostałe dwa typy razem wzięte. Obsługuje uchwyty (wbudowane w kanistry), wielowarstwowe ściany i rozmiary, których nie osiąga żaden inny proces. Obsługuje również najtańsze z trzech narzędzi dla porównywalnych części.
Rodzina dzieli się na dwie gałęzie, a ten podział ma większe znaczenie, niż większość kupujących zdaje sobie sprawę. Porównaliśmy je szczegółowo w naszymakumulator a prowadnica ciągła– oto skrócona wersja.
Maszyny do ciągłego wytłaczania
Maszyny pracujące w trybie ciągłym wytłaczają kształtkę bez przerwy, a formy przemieszczają się, aby ją złapać. Świetnie sprawdzają się w małych pojemnikach w dużych ilościach – butelkach, opakowaniach codziennego użytku po chemikaliach, kanistrach do około 15 litrów.
W naszej ofercie dostępne są dwie wersje. Maszyny do przenoszenia form obsługują 2–15 L z mocowaniem od 40 do 165 kN. Maszyny z zakrzywionym ramieniem zwiększają prędkość i umożliwiają współwytłaczanie 1–6 warstw w przypadku części o objętości 5–30 l. Przeglądajciągły zakres maszyndla pełnego składu.
Maszyny akumulatorowe (głowicowe).
Maszyny akumulatorowe gromadzą cały ładunek stopu w cylindrze magazynującym, a następnie wystrzeliwują go jednym szybkim strzałem. Ta prędkość tworzy dużą masę, zanim grawitacja ją rozciągnie i rozrzedzi. Duże części nie mają innej drogi.

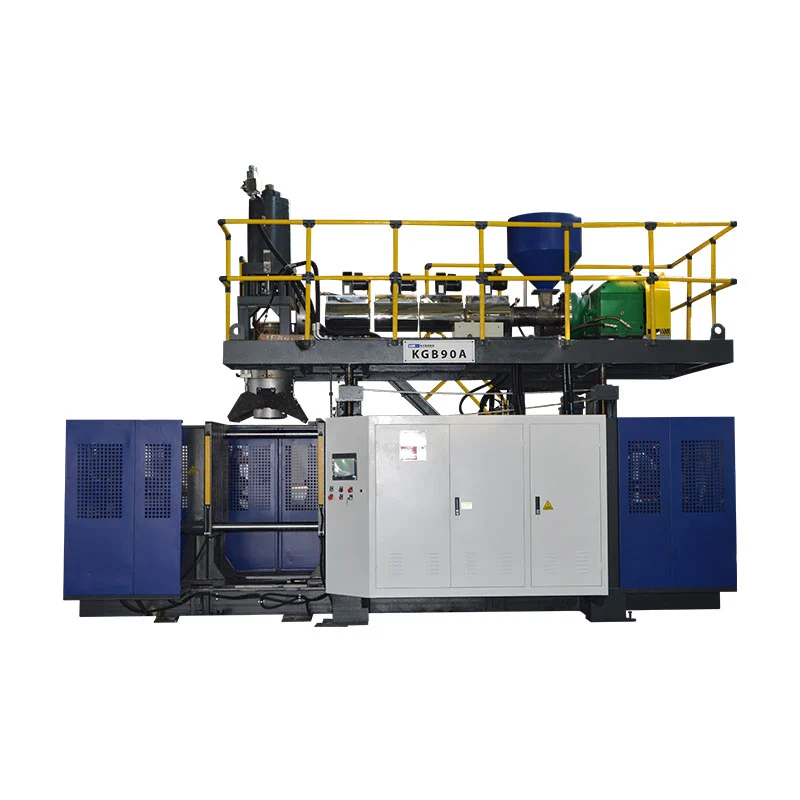

Liczby rzeczywiste pokazują skalę. NaszKGB80Aprodukuje beczki 30 L z mocowaniem 215 kN i akumulatorem 5 L. TrzycylindrowyKGS1000L-IBCwykonuje zbiorniki IBC 1000 L z mocowaniem 1000 kN i dwoma śrubami 100 mm. Thezasięg akumulatorazwieńczenia przy kontenerach 2000 L i 1800 kN.
Formowanie wtryskowe z rozdmuchem (IBM)
Wtryskarka z rozdmuchem pracuje w dwóch etapach na jednej maszynie. Najpierw formuje wtryskowo solidną preformę z wykończoną szyjką. Następnie przenosi gorącą preformę do stacji rozdmuchowej i nadmuchuje korpus.
Nagrodą jest precyzja. Szyjka jest formowana wtryskowo, więc gwinty i powierzchnie uszczelniające osiągają dokładne wymiary przy każdym strzale. IBM nie produkuje również odłamków, ponieważ nic nie jest przycinane.
Kompromisem jest rozmiar. IBM pasuje do małych pojemników, zwykle poniżej jednego litra – butelek na pigułki, słoików kosmetycznych, butelek z zakraplaczem. W przypadku wszystkiego, co ma uchwyt lub rzeczywistą głośność, EBM przejmuje kontrolę. Kinggle skupia się na EBM; jeśli Twoim produktem jest butelka farmaceutyczna o pojemności 100 ml, specjalista IBM obsłuży Cię lepiej i my to powiemy.
Formowanie wtryskowe z rozciąganiem i rozdmuchem (ISBM)
Wtryskarka z rozdmuchem i rozciąganiem wytwarza przezroczyste butelki PET, z których pijesz. Podgrzewa preformę PET, rozciąga ją wzdłużnie za pomocą pręta i jednocześnie wydmuchuje na zewnątrz. To dwukierunkowe rozciąganie wyrównuje łańcuchy polimeru.
Wyrównanie to magia. Nadaje PET przejrzystość szkła, wytrzymałość i lekkość – butelka napoju gazowanego wytrzymuje karbonatyzację pod ciśnieniem rzędu kilkudziesięciu gramów.
ISBM działa w dwóch konfiguracjach. Maszyny jednoetapowe formują i rozdmuchują preformę w jednej maszynie, co nadaje się do mniejszych serii i niestandardowych kształtów. Linie dwustopniowe oddzielnie kupują lub formują preformy i rozdmuchują je z dużą prędkością – standard w przypadku masowej produkcji napojów. Praca nad napojami PET żyje tutaj, a nie w EBM.
Jaki typ maszyny wytwarza Twój produkt?
Czytelnicy przychodzą z produktem, a nie procesem. Więc odwróć stół. Znajdź swój produkt po lewej stronie i przeczytaj typ maszyny po prawej stronie.
| Twój produkt | Typ maszyny | Dlaczego |
|---|---|---|
| Butelka na wodę/sodę PET | ISBM | Rozciągliwość zapewnia przejrzystość i wytrzymałość PET |
| Butelka na pigułki, słoik kosmetyczny | IBM-a | Dokładne szyjki, bez fragmentów wykończenia |
| Butelka na detergent/szampon | EBM — ciągły | Szybkie cykle, uchwyty, kolory, paski widokowe |
| Jerry Puszka (1–15 L) | EBM — ciągły | Wbudowane uchwyty, wysoka wydajność |
| Beczka na chemikalia (30–250 L) | EBM — akumulator | Ciężka broń potrzebuje magazynowanego strzału |
| Zbiornik IBC (1000 L) | EBM — akumulator, 3-cylindrowy | Jedyna droga do tak dużej dzielnicy |
| Zbiornik paliwa samochodowego | EBM — akumulator wielowarstwowy | Sześciowarstwowa ściana blokuje opary paliwa |
| Zbiornik na wodę, kajak, bariera drogowa | EBM — akumulator | Zobacz naszerozdmuch vs formowanie rotacyjneporównanie |
Przed tym wszystkim znajduje się jeszcze jedno rozwidlenie. Jeśli Twoja część może być solidna, a nie pusta, przeczytaj naszformowanie z rozdmuchem vs formowanie wtryskowenajpierw przewodnik.
Względy zakupowe według rodzaju
Typ maszyny wyznacza kształt inwestycji, a nie tylko proces. Menedżerowie ds. zakupów powinni rozważyć cztery czynniki, zanim zwrócą się o wycenę do dowolnego producenta maszyn do formowania z rozdmuchem.
Struktura cen.W ramach EBM ceny skalują się z wielkością pojemnika, siłą zwarcia, liczbą stacji i liczbą warstw. Maszyna do butelek i linia IBC różnią się o rząd wielkości. Żaden uczciwy dostawca nie podaje ceny przed obejrzeniem części — koszt zależy od modelu maszyny i wymagań produkcyjnych.
Zużycie energii.Wagi energetyczne w zależności od wielkości maszyny. W naszym katalogu podane są rzeczywiste średnie: 12–18 kW na maszynie 2 l, 27–37 kW na 30 l KGB80A, 110–150 kW na linii IBC. Zapytaj każdego dostawcę o tę samą liczbę, a następnie porównaj energię na gotową część, a nie na godzinę.
Czas realizacji i obsługa posprzedażna.Budowa dużych, niestandardowych maszyn zajmuje więcej czasu niż w przypadku standardowych maszyn do butelek. Zapytaj, kto instaluje maszynę, kto szkoli Twoich operatorów i jak szybko części zamienne są dostarczane do Twojego kraju. Maszyna bez wsparcia to przyszły problem z tabliczką znamionową.
Głębokość dostawcy.Zapytaj, ilu inżynierów zatrudnia producent i jakich marek komponentów znajduje się w maszynie. Firma Kinggle wykorzystuje sterowniki PLC Mitsubishi, sterowanie serwo MOOG oraz elektrykę firm OMRON i Schneider i publicznie je wymienia. Dostawca, który ukrywa kartę komponentów, ma powód.
Trzy błędy popełniane przez kupujących po raz pierwszy
Wybór rodzaju według ceny, a nie produktu.Tańsza maszyna niewłaściwego typu nie daje żadnych części do sprzedania. Najpierw zablokuj typ. Negocjuj cenę po drugie.
Ignorowanie podtypu EBM.„Maszyna do wytłaczania” nie jest specyfikacją. Maszyna ciągła nie jest w stanie uformować beczki o pojemności 60 l, a przewymiarowany akumulator marnuje energię na butelki. Naszpięcioetapowy przewodnik wyboruprzechodzi matematykę dotyczącą rozmiaru.
Pomijam rozmowę o defektach.Każdy typ zawodzi na swój sposób, a specyfikacja maszyny decyduje, jak często. Niewymiarowe mocowanie zapewnia błysk przy każdym strzale. Przed podpisaniem przeczytaj nasz przewodnik dotyczący rozwiązywania problemów z defektami i zapytaj dostawcę, w jaki sposób maszyna zapobiega każdej awarii.
Często zadawane pytania
Jakie są główne typy maszyn do formowania z rozdmuchem?
Trzy główne typy maszyn do formowania z rozdmuchem to wytłaczanie z rozdmuchem (EBM), formowanie wtryskowe z rozdmuchem (IBM) i formowanie wtryskowe z rozdmuchem i rozciąganiem (ISBM). EBM obejmuje najszerszą gamę produktów i dzieli się na maszyny ciągłe do małych pojemników i maszyny akumulatorowe do dużych części, takich jak beczki i zbiorniki IBC. IBM produkuje małe butelki z precyzyjnymi szyjkami. ISBM produkuje przezroczyste butelki PET.
Jaka jest różnica między wytłaczaniem a formowaniem wtryskowym z rozdmuchem?
Formowanie wytłaczane z rozdmuchem tworzy pustą rurkę ze stopionego tworzywa sztucznego, a następnie nadmuchuje ją wewnątrz formy. Formowanie wtryskowe z rozdmuchem najpierw formuje wtryskowo solidną preformę z wykończoną szyjką, a następnie rozdmuchuje preformę do jej ostatecznego kształtu. EBM obsługuje najszerszy zakres rozmiarów, od butelek po zbiorniki o pojemności 2000 litrów. IBM pasuje do małych butelek, które wymagają dokładnych wymiarów szyjki, takich jak pojemniki farmaceutyczne.
Który typ maszyny do formowania z rozdmuchem jest najlepszy do dużych pojemników, takich jak beczki i zbiorniki IBC?
Maszyny do formowania z rozdmuchem akumulatorowym (głowicą magazynującą) wytwarzają duże pojemniki. Akumulator gromadzi cały ładunek stopionego materiału, a następnie szybko go wystrzeliwuje, zanim ciężka przednia część rozciągnie się i skurczy pod własnym ciężarem. Oferta akumulatorów firmy Kinggle obejmuje maszyny o pojemności od 20 litrów po systemy trzycylindrowe do zbiorników IBC o pojemności 1000 litrów i kontenerów o pojemności 2000 litrów.
Jaki typ maszyny do formowania z rozdmuchem produkuje butelki na wodę PET?
Maszyny do formowania wtryskowego z rozdmuchem i rozciąganiem (ISBM) wytwarzają przezroczyste butelki PET na wodę i napoje. Proces ten rozciąga podgrzaną preformę wzdłużnie podczas jej rozdmuchiwania, co wyrównuje polimer i nadaje PET jego przejrzystość i wytrzymałość. Dwuetapowy ISBM, w którym preformy są formowane oddzielnie i później rozdmuchiwane, dominuje w produkcji napojów na dużą skalę.
Ile kosztuje maszyna do formowania z rozdmuchem?
Koszt zależy od typu i specyfikacji maszyny. W ramach wytłaczania z rozdmuchem skale cenowe obejmują wielkość pojemnika, siłę zwarcia, liczbę stacji, liczbę warstw i automatyzację wokół maszyny. Mała maszyna do butelek i linia IBC o pojemności 1000 litrów różnią się o rząd wielkości. Najszybszą drogą do uzyskania liczby rzeczywistej jest wycena oparta na objętości, materiale, grubości ścianki i docelowej wydajności części.
Znasz swój produkt, nie jesteś pewien co do maszyny?
Jeśli oceniasz maszynę do formowania z rozdmuchem dla swojej linii produkcyjnej, nasz zespół inżynierów może pomóc Ci potwierdzić właściwy typ i konfigurację w oparciu o rozmiar produktu, materiał i cele produkcyjne. Wyślij szczegóły części, a my w odpowiedzi przekażemy konkretną rekomendację — łącznie z uczciwym poleceniem, jeśli Twój produkt należy do maszyny, której nie budujemy. Buduję maszyny do wytłaczania z rozdmuchem od 2002 roku, w zespole 15 inżynierów.
Zapytaj, która maszyna pasuje do Twojego produktu →Trzy typy, jedna zasada: produkt wybiera maszynę. Butelki PET trafiają do ISBM. Precyzyjne małe szyjki trafiają do IBM. Cała reszta – od butelek szamponu po zbiorniki o pojemności 2000 litrów – należy do procesu wytłaczania z rozdmuchem, podzielonego pomiędzyciągłyIakumulatormaszyny. Znajdź swój produkt w tabeli przeglądowej, a następnie zwymiaruj maszynę za pomocąprzewodnik wyboru.
